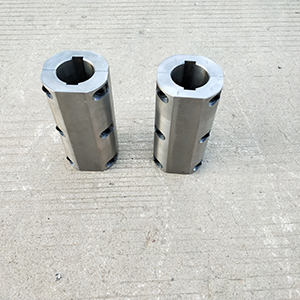

刚性夹壳联轴器是利用两个沿轴向剖分的夹壳,用螺栓夹紧以实现两轴联接,靠两半联轴器表面间的摩擦力传递转矩,利用平键作**联接。
夹壳联轴器装配和拆卸时轴不需轴向移动,所以装拆很方便,缺点是两轴轴线对中精度低,结构和形状比较复杂,制造及平衡精度较低,只适用于低速和载荷平稳的场合,通常挺好外缘的线速度不大于 5m/s ,当线速度超过 5m/s 时需要进行平衡校验。
JQ型-夹壳联轴器的特性与夹壳联轴器近似，结构简单，装拆方便，适用于低速（_圆周线速度为５Ｍ／Ｓ），无冲击，振动载荷平稳的场合，宜用于搅拌器等立轴的联接。
